LDG型电磁流量计

　　电磁流量计是利用电磁感应原理制成的流量测量仪表，可用来测量导电液体体积流量(流速)。变送器几乎没有压力损失，内部无活动部件，用涂层或衬里易解决腐蚀性介质流量的测量。检测过程中不受介质的温度、压力、密度、粘度及流动状态等变化的影响，没有测量滞后现象。
　　电磁流量计是电磁感应定律的具体应用，当导电的衩测介质垂直于磁力线方向流动时，导电液体切割磁力线产生感应电动势E，此感应电动势由测量管上两个检测电极检出，其感应电动势的大小由下式所示：
　　E：KBVD
　　式中：K一与磁场分布及轴向长度有关的系数；B一磁感应强度；V一平均流速；D一测量管内径。

　　用途
　　电磁流量计是一种测量导电介质体积流量的感应式仪表，适用于测量电导率≥5μs／cm导电液体的体积流量可广泛用于石油、化工、冶金、自来水等领域的导电液体的流量计量。

　　主要技术参数
　　测量液体：导电液体、浆液：
　　电导率：≥5pS／cm：
　　流速范围：0．1m／s-15m／s：
　　准确度：0．5％、1．0％：
　　工作电压：220V或24V：
　　流体温度：-25℃～+180℃：

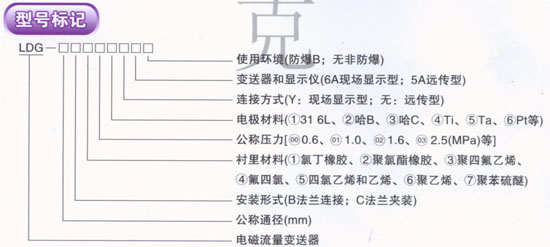

　　例:欲选用公称通径DN50,公称压力1.6Mpa法兰连接远传型电磁流量计,其衬里为聚氨酯橡胶,电极为316L不锈钢,其型号标记为:LDG50820215A

　　客户可以根据需要选项用
　　1、0m-A10mA DC或4mA～20mA DC标准电流信号输出。
　　2、流速测量范围0.1m／s-15m／s，流速分辨率0.5mm／s。
　　3、具有空管测量报警功能。参数修正，能适应不同的流体介质。
　　4、中英文显示方式(可以定制其他语言)。
　　5、lP65：防喷水型；lP67：防浸水型；IP68：；潜水型(可选)。
　　6、掉电记录功能(可选)。
　　7、红外遥控功能(可选)。
　　8、小时总量记录功能，以小时为单位记录流量总量，适应于分时计量(可选)。
　　9、220V交流和24V直流供电(可选)。
　　10、网络功能：MODBUS、RS-232C、RS-485、REMOTE(HART)通讯接1：3(可选)。

　　选型
　　仪表的选型是仪表应用中非常重要的工作，据有关资料表明，仪表在实际应用中有2／3的故障是仪表的错误选型和错误的安装面造成的，特别注意。
　　◇收集数据
　　①被测流体名称；②最大流量、最小流量；⑨最高工作压力；④最高温度、最低温度。
　　◇被测流体必须具备一定的导电性，电导率≥5ps／cm；
　　◇最大流量和最小流量，必须符合下表中的数。(扩展流程范围0.1 m／s～15m／s)

　　◇流量计算公式：
　　Q=V·兀(D／2)2=0．002826VD2
　　式中：Q一流量m³／h；V一流速m／s；D一内径mm。
　　◇流速范围：0．3m／s~12m／s(扩展范围0．1m／s-15m／s也有对应可能)，下限值的流速可为上限值的1％。
　　实际最高工作压力必须小于流量计的额定工作压力；
　　最高工作温度和最低工作温度必须符合流量计规定的温度要求；
